Tornos Verticales

Serie ATF (mm 1000-1400)

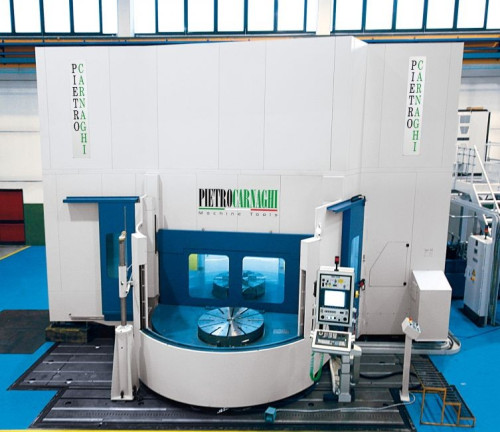

El centro vertical de torneado y fresado Il Centro verticale Pietro Carnaghi modelo ATF, ha sido desarrollado de forma compacta termosimétrica con un montante colocado sobre la base.
El torno AT, puede ser equipado con un sistema de doble palet rotanteIl tornio ATF (0-180°), para poder conseguir sobre el palet externo, el centraje de la pieza, en tiempo enmascarado, mientras en el palet interno está trabajando la pieza.
Este sistema compacto, la rigidez y la precisión extrema de esta configuración, hacen del palet ATF, una soluciónLa compattezza, la rigidità e la precisione estrema di questa configurazione rendono il sistema pallet ATF, una solución ideal para el mecanizado de los más precisos componentes mecánicos más.

Datos técnicos:

    ATF10 T/TM ATF14 T/TM
Max. turning diameter mm 1000 1400
Table - Pallet diameter mm 630 / 800 1000 / 1250
Max. allowable weight t 2 3
Standard RPM RPM 5.5 - 1250 / 5.5 - 1000 4.4 - 800 / 4.4 - 650
Turning power kw 60 / (100)
Turning height mm 750 - (1000) - (1200) - (1500) - (1800)
Ram section mm 250 x 250
Ram stroke Z axis mm 1000 - (1250) - (1500)
Milling power kw 37
Max RPM RPM 3000 - (6000)
Rapid feeds X-Z-axes mm/min 30000
