Tornos verticales - grandes dimensiones

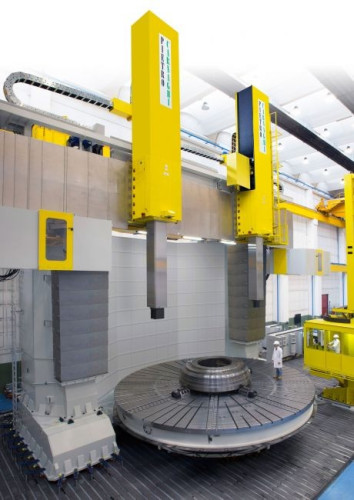

Serie AP bimontante (mm 7000 - mm 14000)


Se caranterizan por su estructura de 2 montantes, para el mecanizado de grandes dimensiones, hasta 14 metros de diámetro de pieza.
Están constituidos por una base que contiene el mandrino y el cambio de rotación de la mesa, con guías de desplazamiento del travesaño móvil, previsto de forma y dimensiones sobradamente suficientes, para soportar las conduiciones más severas de trabajo.
Sobre la parte anterior, dos filas de guías horizontales, soportan el carro portaherramientas vertical en su desplazamiento horizontal (mediante bolsillos hidrostáticos) y la distancia entre la guía superior y la inferior, está dimensionada para garantizar las más elevadas solicitudes de corte posibles.





Datos técnicos:

    AP 70
T/TM
AP 80
T/TM
AP 90
T/TM
AP 100
T/TM
AP 120
T/TM
AP 130
T/TM
AP 140
T/TM
Max. turning diameter mm 7000 8000 9000 10000 12000 13000 14000
Table diameter mm 6000 6500 8000 8000 8000 10000 10000
Standard weight t 200 200 200 200 200 350 350
Max. allowable weight t 250 250 350 350 350 500 500
Max. RPM rpm 60 60 50 50 50 35 35
Turning power kW 120 - (180) - (300)
Turning height: fixed crossrail mm 1500
Turning height: movable crossrail mm 3000 - 3500 - 4000 - 4500 - 5000 - 6000 - 7000 - 8000
Ram section mm (400 x 400) - (500 x 500) - (600 x 600)
Ram stroke Z axis mm (2000) - (2500) - 3000 - 3500 - 4000
Milling power kW 60 / 71 / 100
Max. RPM rpm 2500 - 3000 - (6000)
Rapid feeds X-Z-axes mm./min 15000
