Torni verticali di grandi dimensioni

Serie AP bimontante (mm 7000 - mm 14000)

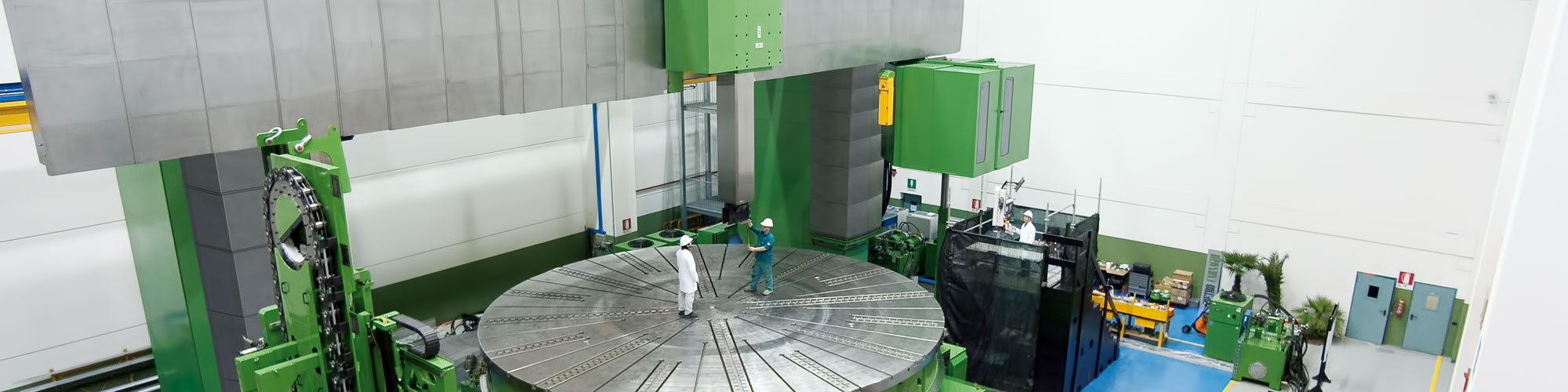

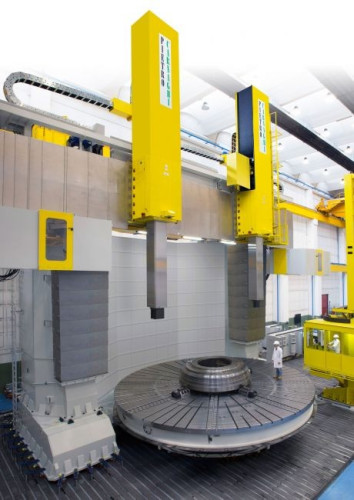

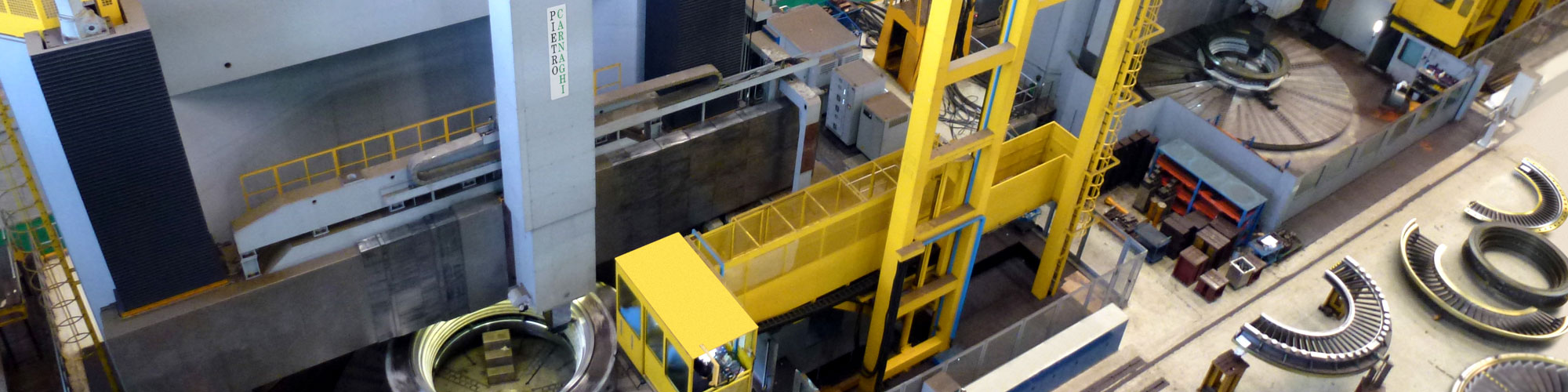

Torni verticali di grossa dimensione, SERIE AP.
Sono caratterizzati da una struttura a 2 montanti per lavorazioni di grande dimensioni, fino a 14 metri di diametro pezzo.
L’incastellatura é costituita da un basamento contenente il mandrino ed il cambio comando rotazione piattaforma e dai montanti, con guide per scorrimento della traversa mobile. Questa é concepita in forma e dimensioni largamente sufficienti per sopportare le più severe condizioni di lavoro.
Sulla parte anteriore due file di guide orizzontali supportano il carro porta utensili verticale nel suo scorrimento orizzontale (per mezzo di tasche idrostatiche) e la distanza tra la guida superiore e quella inferiore é dimensionata in modo da garantire le più alte performance di taglio possibili.
Le strutture vengono progettate con l’ausilio dell’analisi ad elementi finiti (FEM) e vengono sottoposte a cicli di stabilizzazione termica di distensione.





Caratteristiche tecniche:

    AP 70
T/TM
AP 80
T/TM
AP 90
T/TM
AP 100
T/TM
AP 120
T/TM
AP 130
T/TM
AP 140
T/TM
Max. diametro tornibile mm 7000 8000 9000 10000 12000 13000 14000
Diametro tavola mm 6000 6500 8000 8000 8000 10000 10000
Peso standard t 200 200 200 200 200 350 350
Peso ammesso t 250 250 350 350 350 500 500
Max. g/min. rpm 60 60 50 50 50 35 35
Potenza in tornitura kW 120 - (180) - (300)
Altezza di tornitura: traversa fissa mm 1500
Altezza di tornitura: traversa mobile mm 3000 - 3500 - 4000 - 4500 - 5000 - 6000 - 7000 - 8000
Sezione barra mm (400 x 400) - (500 x 500) - (600 x 600)
Corsa carro asse Z mm (2000) - (2500) - 3000 - 3500 - 4000
Potenza in fresatura kW 60 / 71 / 100
Max. g/min. rpm 2500 - 3000 - (6000)
Avanzamenti rapidi assi X-Z mm./min 15000
