Tours verticaux de grande dimensions

Sèrie AP - à deux montants (mm 7000 - mm 14000)

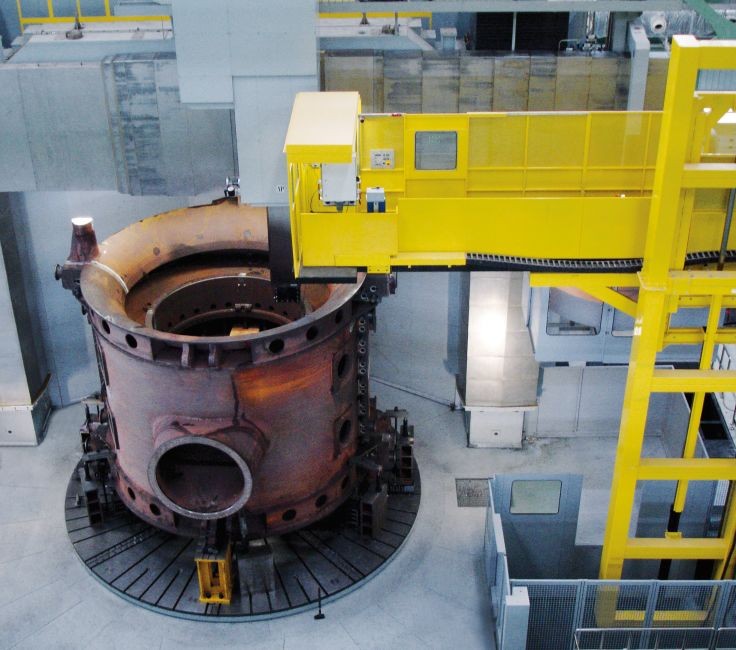

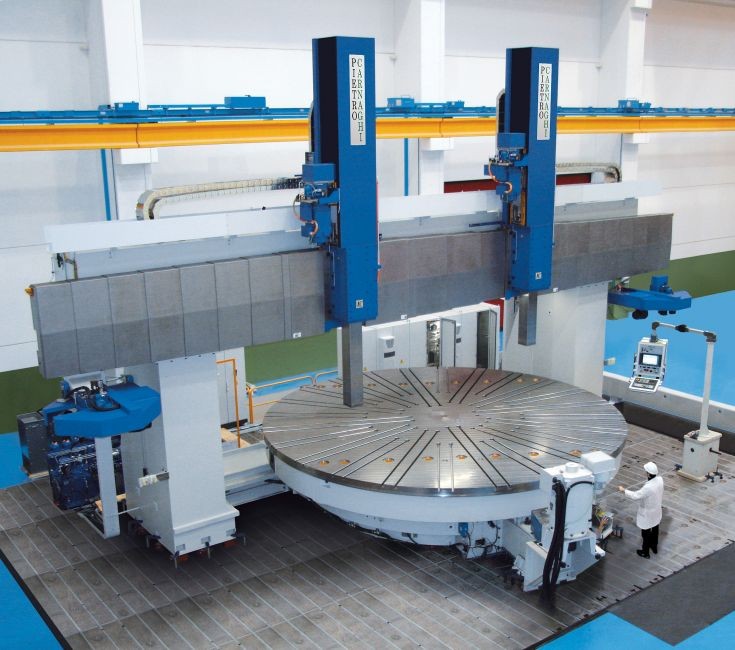

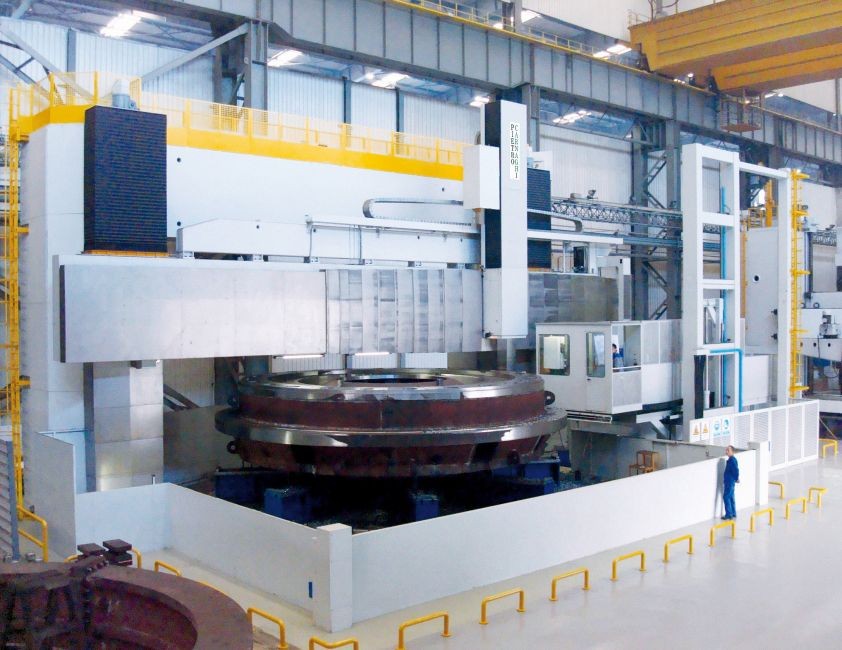

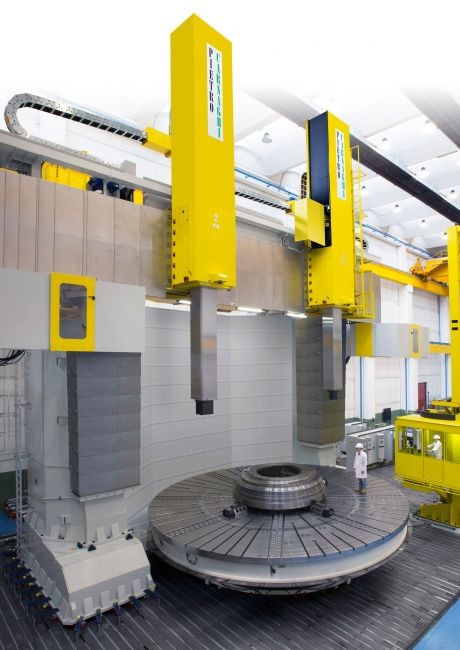

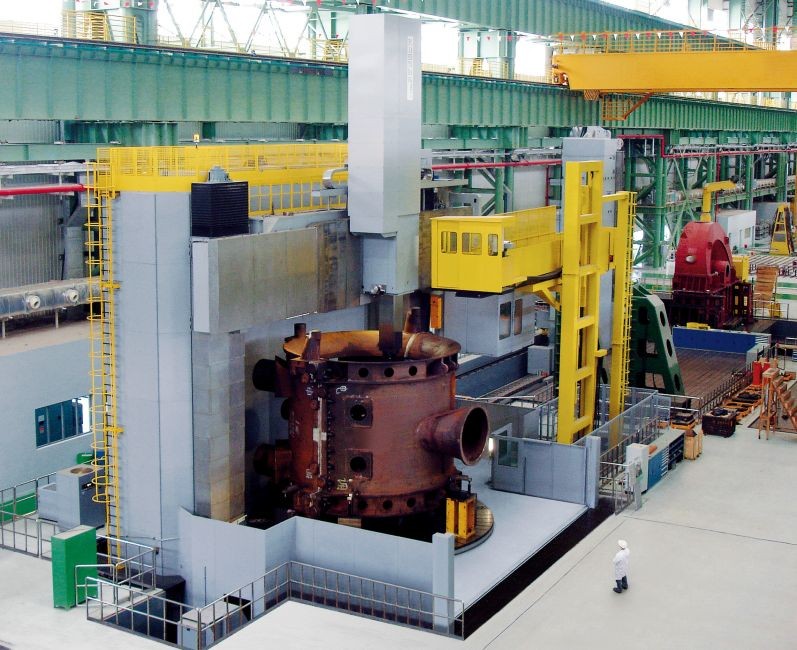

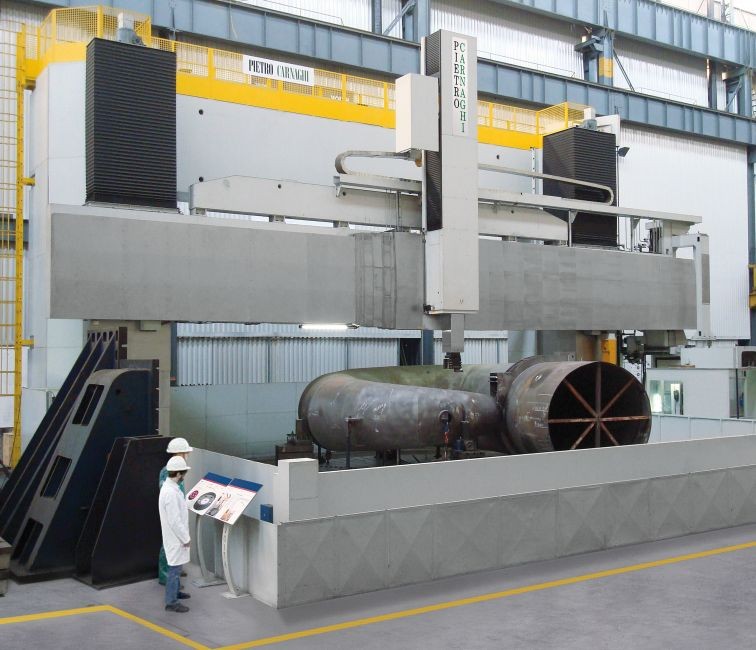

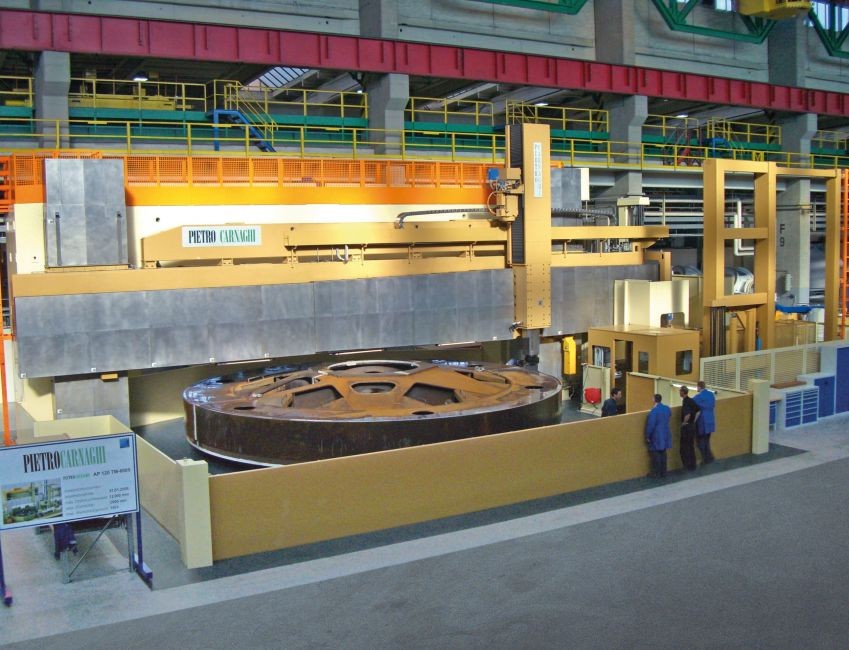

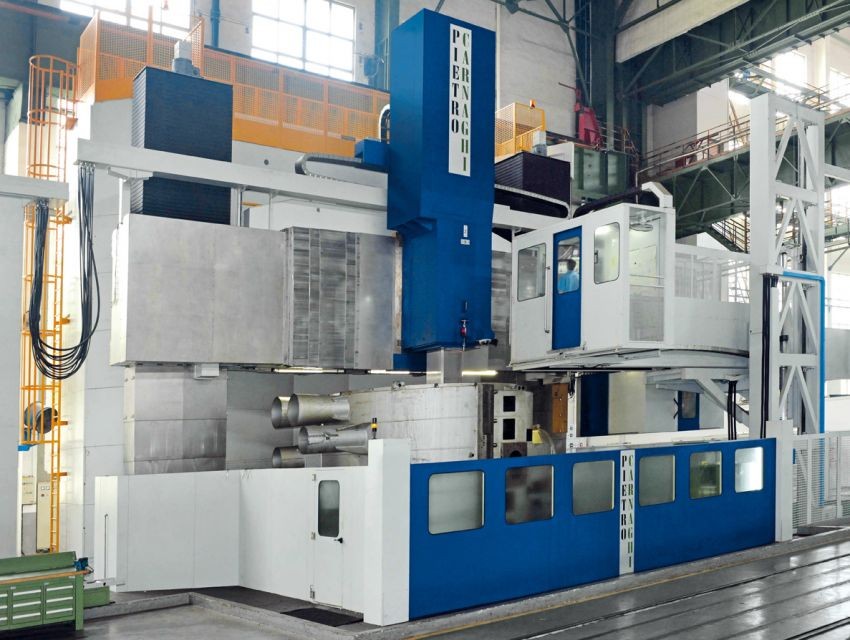

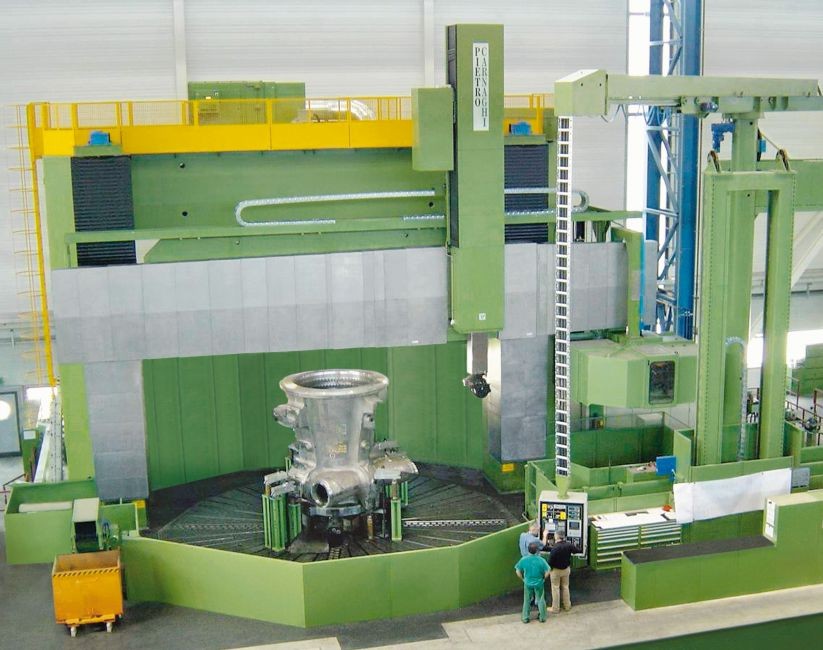

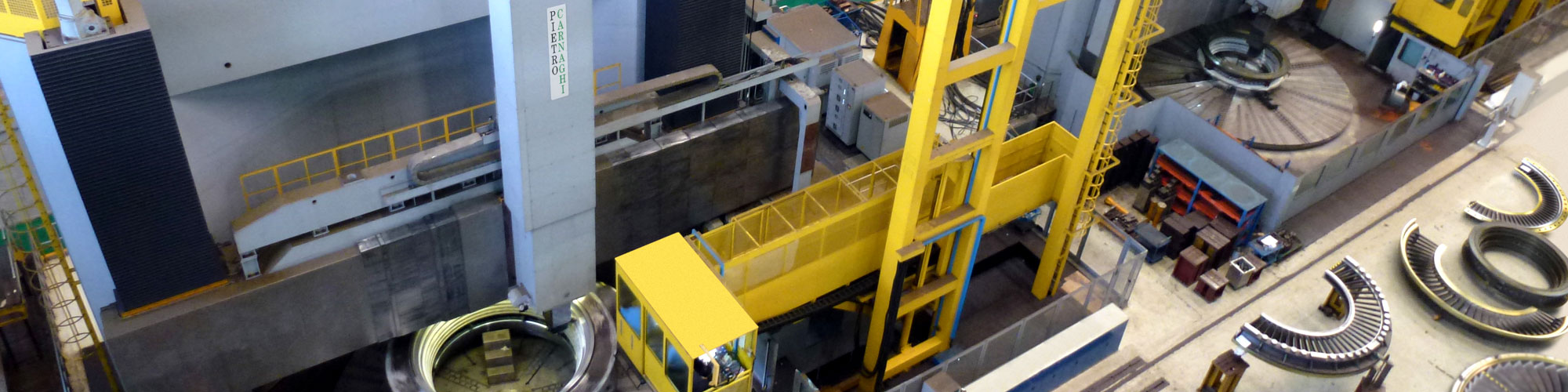

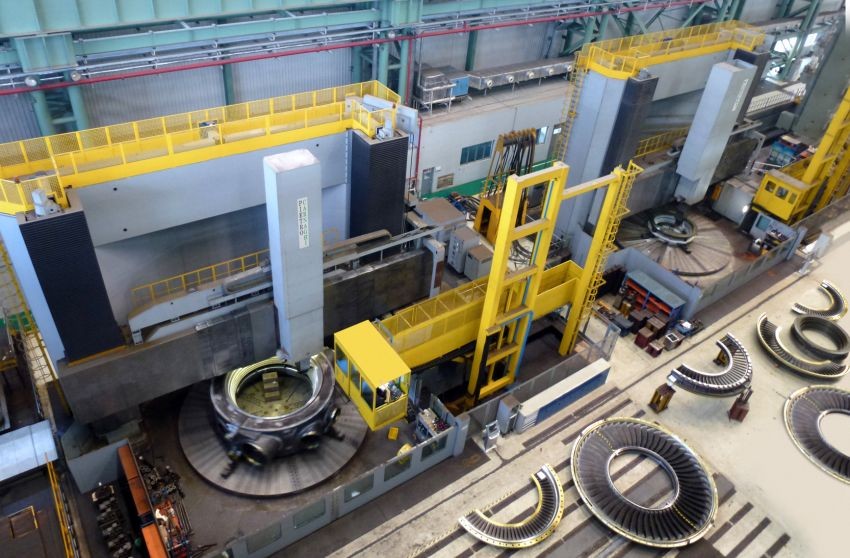

Tours verticaux de grandes dimensions, SÉRIE AP.
Ils sont caractérisés par une structure à deux montants pour les usinages de grandes dimensions, jusqu’à un diamètre pièce de 14 mètres.
La structure est constituée d’un siège recevant le plateau, la boite de vitesses et des montants, avec glissières pour le déplacement de la traverse mobile.
La forme et les dimensions de cette dernière sont largement suffisantes pour supporter les conditions de travail les plus difficiles.
Sur la partie avant deux rangées de glissières horizontales supportent le chariot porte-outils vertical lors de son déplacement horizontal (au moyen de poches hydrostatiques) et la distance entre la glissière supérieure et la glissière inférieure est dimensionnée de façon à garantir les plus hautes performances de coupe possibles.
Les structures sont conçues à l’aide de l’analyse par éléments finis (FEM) et sont soumises à des cycles de stabilisation thermique de distension.





Caractéristiques techniques:

    AP 70
T/TM
AP 80
T/TM
AP 90
T/TM
AP 100
T/TM
AP 120
T/TM
AP 130
T/TM
AP 140
T/TM
Max. turning diameter mm 7000 8000 9000 10000 12000 13000 14000
Table diameter mm 6000 6500 8000 8000 8000 10000 10000
Standard weight t 200 200 200 200 200 350 350
Max. allowable weight t 250 250 350 350 350 500 500
Max. RPM rpm 60 60 50 50 50 35 35
Turning power kW 120 - (180) - (300)
Turning height: fixed crossrail mm 1500
Turning height: movable crossrail mm 3000 - 3500 - 4000 - 4500 - 5000 - 6000 - 7000 - 8000
Ram section mm (400 x 400) - (500 x 500) - (600 x 600)
Ram stroke Z axis mm (2000) - (2500) - 3000 - 3500 - 4000
Milling power kW 60 / 71 / 100
Max. RPM rpm 2500 - 3000 - (6000)
Rapid feeds X-Z-axes mm./min 15000
