Produzione

FMS Pallet Systems




Diversi sistemi di movimentazione dei pezzi attraverso pallets sono disponibili per le macchine Pietro Carnaghi, a seconda delle diverse esigenze:

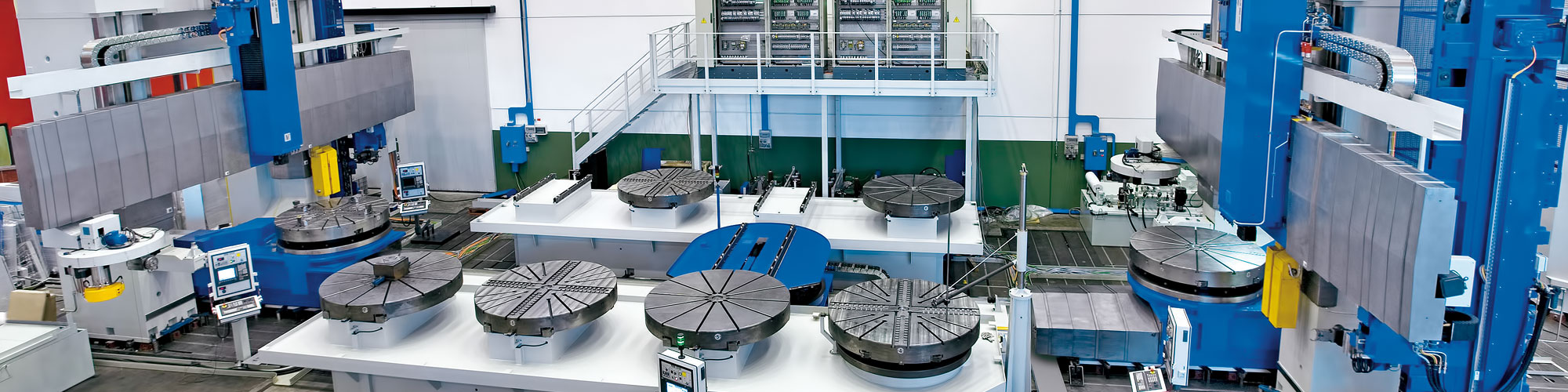

PALLET ROTANTE (TIPO ATF): la soluzione più compatta.
Due pallet ruotano a 0° - 180° su di una base mobile. Disponibile fino a pallet di diametro mm 2000.

PALLET TRASLANTE: la versione base prevede la movimentazione di due pallets, potendo poi aumentarne il numero in funzione delle esigenze.
Il sistema è composto dai seguenti elementi:

- Distributore rotante RSU munito di traslatore pallet.
- Stazione rotante RPS esterna per carico, scarico e centraggio pezzi.
La stazione é dotata della stessa sottobase del tornio verticale.
- Stazione/i di parcheggio SPS

BASAMENTO CON 2 TAVOLE MOBILI (asse Y di traslazione):
Sistema ad asse lineare su scorrimento idrostatico. Questa soluzione unisce la piu’ alta velocità di cambio alternato delle tavole alla possibilità di utilizzare un asse Y di lavorazione per fresature fuori asse.

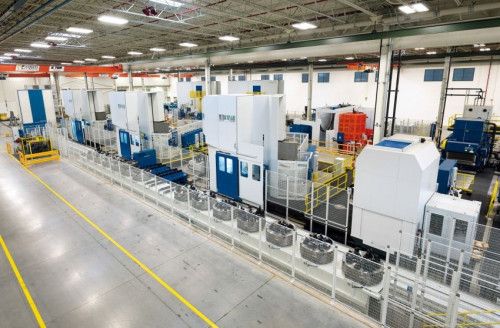

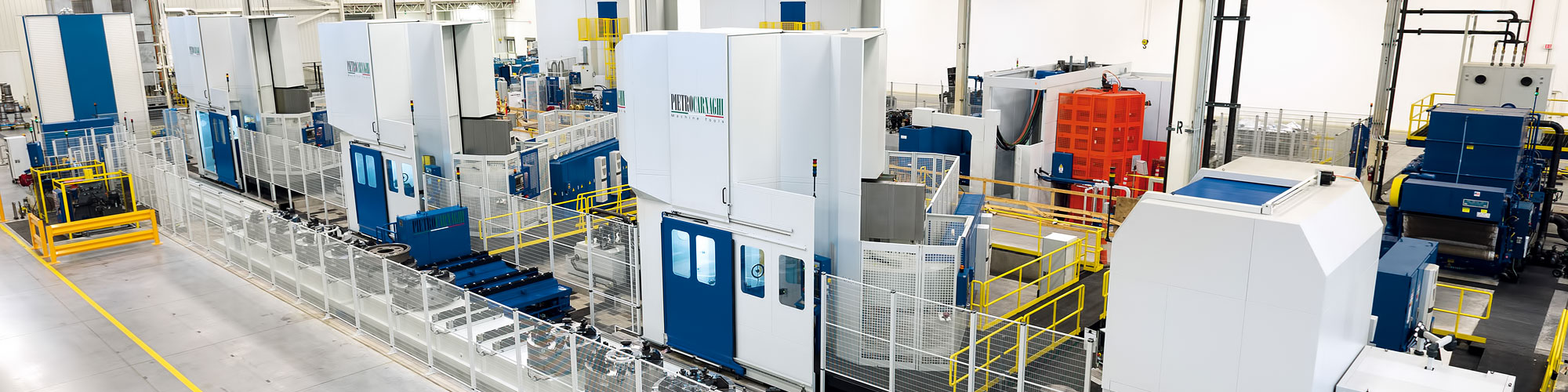

SISTEMA CELLA FMS:
sistema di asservimento pezzi con navetta di carico/scarico traslante su binari, atta a servire due o più macchinari. A completamento del sistema vi sono diversi elementi, quali:

- Una o più stazione rotante RPS esterna per carico, scarico e centraggio pezzi.
La stazione é dotata della stessa sottobase del tornio verticale.
- Stazione/i di parcheggio SPS
