立旋盤

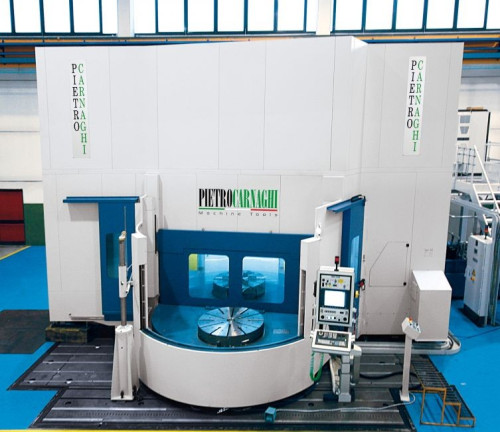

立旋盤 モデルATF (mm 1000-1400)


ピエトロカルナギ社のターニング/ミリング立旋盤 モデルATFは、マシンベース上に組み立てられたシングルコラムと共に、非常にコンパクトな熱対称構造に設計されています。

モデルATFは、0-180度回転するダブルパレットシステムを装備しており、一方のパレットが加工中の間、もう一方のパレット上にワークを取り付けるのに便利です。

コンパクト性・剛性・そして高精度は、ATF用パレットを最も精密な機械部品加工の理想的な解決策にしています。

技術データ:

    ATF10 T/TM ATF14 T/TM
Max. turning diameter mm 1000 1400
Table - Pallet diameter mm 630 / 800 1000 / 1250
Max. allowable weight t 2 3
Standard RPM RPM 5.5 - 1250 / 5.5 - 1000 4.4 - 800 / 4.4 - 650
Turning power kw 60 / (100)
Turning height mm 750 - (1000) - (1200) - (1500) - (1800)
Ram section mm 250 x 250
Ram stroke Z axis mm 1000 - (1250) - (1500)
Milling power kw 37
Max RPM RPM 3000 - (6000)
Rapid feeds X-Z-axes mm/min 30000
